光学板（如光学玻璃、亚克力板、导光板等，，，，，，普遍应用于显示装备、光学仪器、激光系统等领域）的轮廓及瑕疵检测是包管其光学性能、结构适配性和使用可靠性的要害环节，，，，，，主要目的如下：

一、确保轮廓精度，，，，，，包管结构与功效适配

光学板的轮廓（如尺寸、平整度、弯曲度、边沿角度等）直接影响其在装备中的装配精度和功效实现：

结构适配性：在细密光学系统（如镜头模组、投影仪光路）中，，，，，，光学板的轮廓尺寸需与其他部件严酷匹配，，，，，，若轮廓误差过大（如厚度不均、边沿不平整），，，，，，会导致装配间隙超标、光路偏移，，，，，，甚至无法正常装置。。。。。。。。

光学性能稳固性：部分光学板（如导光板、棱镜）的轮廓设计直接决议光线的折射、反射路径，，，，，，轮廓精度缺乏会导致光路杂乱（如显示装备亮度不均、光学仪器成像模糊），，，，，，检测轮廓可确保其切合光学设计参数。。。。。。。。

机械强度包管：轮廓缺陷（如边沿倾圯、厚度突变）可能导致应力集中，，，，，，降低光学板的抗攻击性，，，，，，在后续加工或使用中（如受振动、温度转变）易断裂，，，，，，影响装备寿命。。。。。。。。

二、知足高端领域的严苛要求

在高端应用场景（如半导体光刻、航天光学系统、医疗细密仪器）中，，，，，，光学板的轮廓精度和瑕疵容忍度极低（甚至要求 “纳米级” 误差、零可见瑕疵），，，，，，检测的目的更聚焦于：

确保光学系统的极限性能（如光刻机的光学板轮廓误差需控制在微米级，，，，，，不然直接影响芯片制程精度）；；；；；包管装备的恒久稳固性（如卫星光学镜头的光学板，，，，，，细小瑕疵可能在太空情形中因辐射、温差逐渐扩大，，，，，，导致使命失败）。。。。。。。。

综上，，，，，，光学板的轮廓及瑕疵检测实质是通过对 “结构精度” 和 “光学纯净度” 的双重把控，，，，，，确保其在光学系统中既能精准适配、高效施展功效，，，，，，又能在恒久使用中坚持稳固与清静，，，，，，尤其对高端领域的装备性能和可靠性起到决议性作用。。。。。。。。

01.检测需求

凭证客户提供的测试需求，，，，，，使用线光谱扫描光学板外貌轮廓，，，，，，对数据轮廓举行剖析得出凹槽深度、宽度数据，，，，，，以及外貌的缺陷检测。。。。。。。。

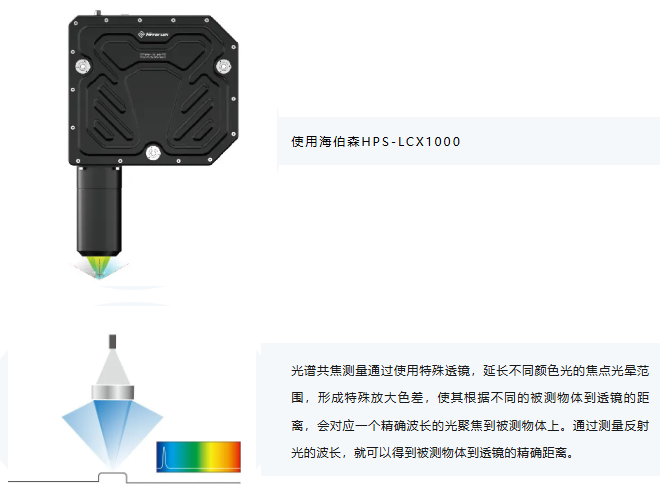

02.选型及原理

03.检测历程图

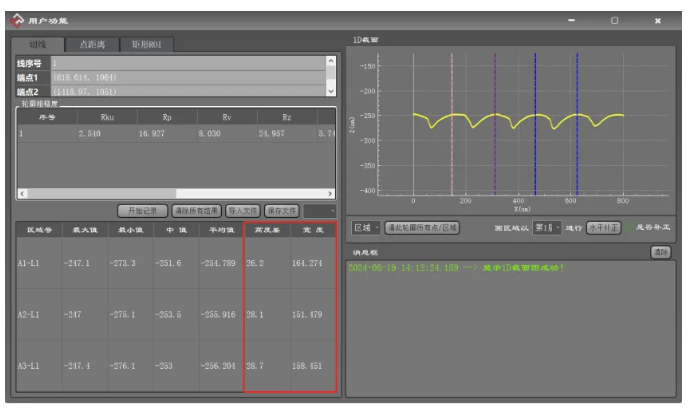

截取盘算三个凹槽的深度宽度数据划分为：凹槽1深度26.2um，，，，，，宽度164.4um、凹槽2深度28.1um，，，，，，宽度151.4um、凹槽3深度28.7um，，，，，，宽度158.4um。。。。。。。。

04.装备结论

用LCX1000扫描光学板上外貌图像可以清晰获得凹槽的轮廓，，，，，，凹槽的深度、宽度可用我们客户端手动截取简朴盘算（因手动划取区域宽度信息界说没那么标准），，，，，，凹槽的弧度可用其他视觉软件举行处置惩罚盘算。。。。。。。。同时光学板上的瑕疵清晰可见，，，，，，以是亦可检测其瑕疵缺陷。。。。。。。。
