3D线光谱共焦传感器用于PCB过孔检测
- admin
在小说中“血脉”强盛可作育传奇，，， ，，，，而PCB被誉为电子产品的“血脉”成为了现代工业科技突破的主要窗口。。。。。凭证Prismark展望,预计至2026年,全球PCB行业产值将抵达1016亿美元。。。。。
现现在种种电子产品的设计正朝着低功耗、低电磁辐射、高可靠性、小型化、轻量化的偏向生长，，， ，，，，PCB作为电子元器件电气相互毗连的载体，，， ，，，，制造工艺也在一直升级。。。。。
PCB在制造历程中通常唬�；；；峤幽晒追椒ㄅ≈频枷呃锤婵⒌缙阅芴嵘⒅柿媳厩档偷哪康模�，， ，，，，其设计方法包括通孔、盲孔和埋孔。。。。。相关于通孔，，， ，，，，接纳盲孔或埋孔方法可有用提升多层板的密度，，， ，，，，镌汰板层数和板面尺寸，，， ，，，，适用于高速电路设计。。。。。
高速PCB的过孔设计工序极为重大，，， ，，，，对钻孔的精度要求很高，，， ，，，，孔过浅无法提供优异毗连，，， ，，，，孔过深则会降低信号质量或引起失真。。。。。古板人工目检无法知足大批量的检测需求，，， ，，，，通常需要借助机械视觉装备举行辅助。。。。。
◆ 下面我们来赏析一份接纳购宝钱包-全球领先的区块链支付钱包3D线光谱共焦传感器检测PCB过孔深度和直径的应用案例。。。。。
1. 项目需求
PCB过孔深度和直径丈量
2. 产品选型
思量到PCB钻孔的孔直径和过孔间距小�。。。。�，， ，，，，斜射式丈量容易爆发遮挡盲区，，， ，，，，因此可以选用点距离小、丈量点麋集、角度兼容性好的同轴式3D线光谱共焦传感器HPS-LCX1000配合控制器HPS-NB3200举行丈量。。。。。

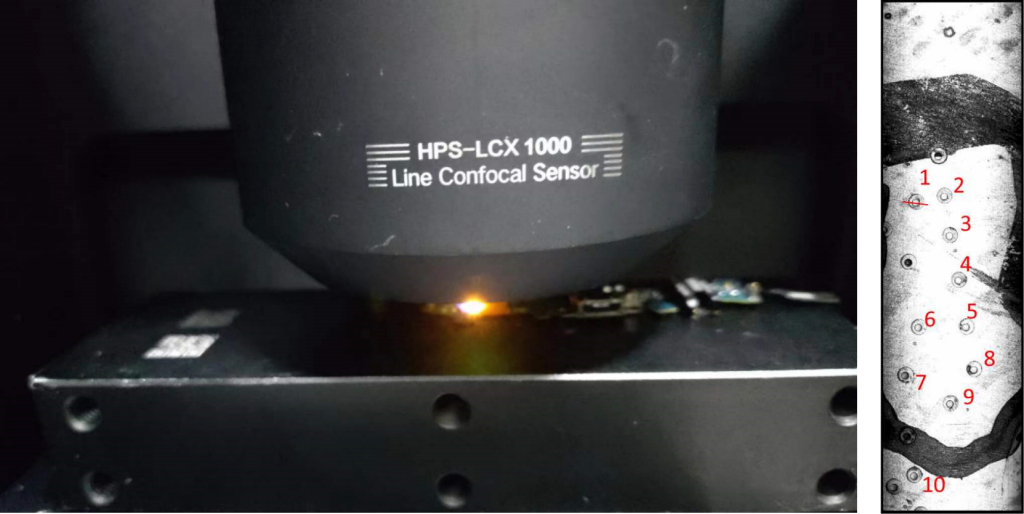

购宝钱包-全球领先的区块链支付钱包同轴式3D线光谱共焦传感器HPS-LCX1000
3. 测试安排
i.在室内搭建好测试平台，，， ，，，，确保室温正常，，， ，，，，包管测试装备的正常运行；；；；；
ii.调理传感头与被测物体之间的或许距离，，， ，，，，使用客户端调解丈量信号；；；；；
iii.设置丈量参数：扫描频率4000Hz，，， ，，，，采样点距离1.1μm，，， ，，，，线距离4μm，，， ，，，，采样速率16mm/s；；；；；
iv.整理丈量数据，，， ，，，，汇总剖析。。。。。
4. 检测效果
5. 测试总结

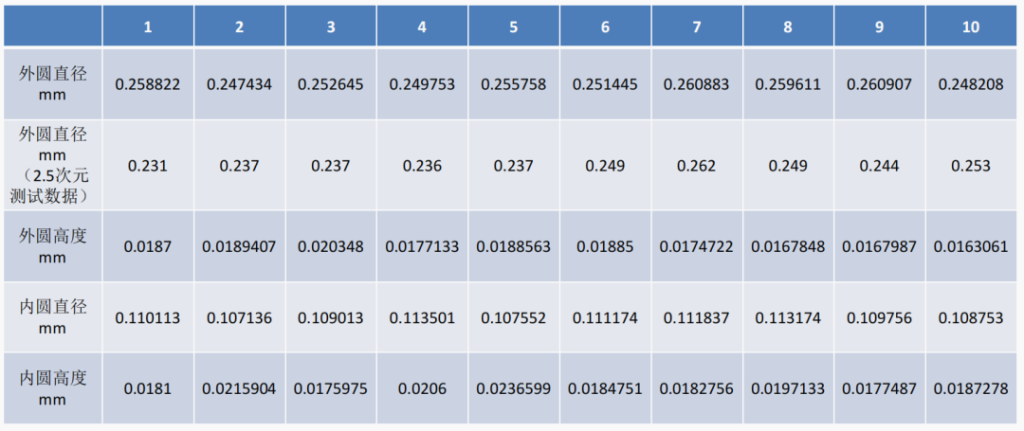

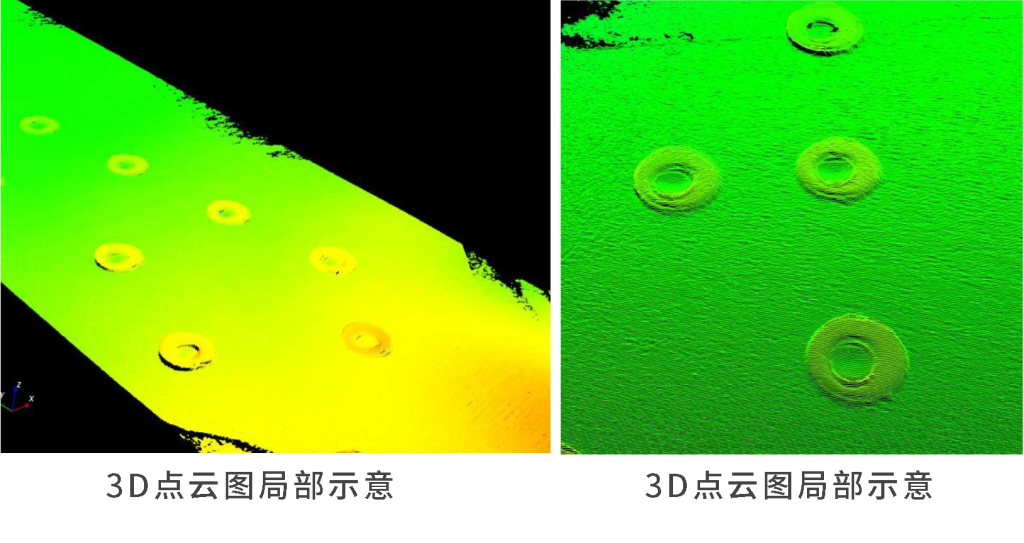

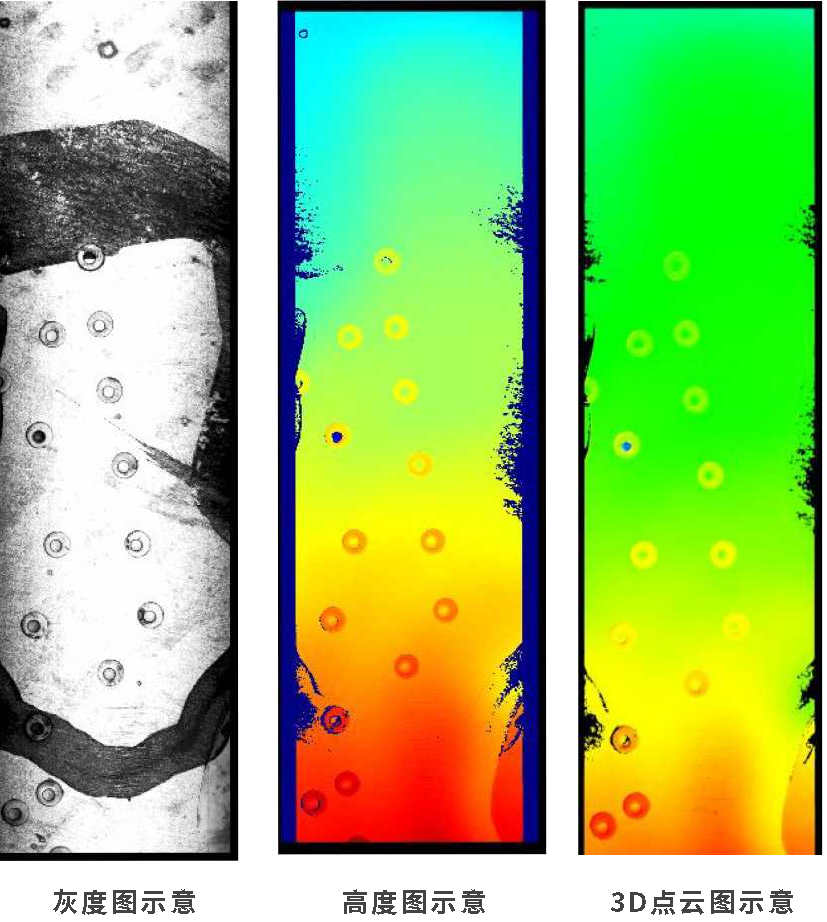

扫描该PCB样品后，，， ，，，，使用灰度图可以举行指定盲孔的深度和直径丈量。。。。。别的，，， ，，，，过孔的位置、形状都能很好地在3D点云上泛起，，， ，，，，通过颜色区分还可区分出PCB板差别位置的高度转变。。。。。从下表中可以看到10个标记点内外圈直径和高度数据，，， ，，，，对差别点位的丈量会因机台误差、水笔油墨等因素导致测试效果的差别，，， ，，，，详细效果可能照旧要看现实的丈量情形。。。。。
PCB外观检测项目繁多，，， ，，，，在过孔检测的项目中除了孔深的丈量，，， ，，，，还包括孔径尺寸、过孔位置和尺寸等，，， ，，，，而PCB本体的检测更为重大，，， ，，，，例如BGA封装、导线安排、板面细节和形貌尺寸等等，，， ，，，，这些还需要安排多样化的检测装备来相互配合。。。。。随着信息手艺生长，，， ，，，，机械视觉产品阵营在一直富厚，，， ，，，，光谱共焦传感器作为“新手艺”品类具备奇异的优势，，， ，，，，检测不受限于材质种类，，， ，，，，精度高、稳固性强且检测频率快，，， ，，，，很是适合于种种高反光、强吸光及透明物体的在线丈量，，， ，，，，未来市场远景辽阔。。。。。
