牙规和螺纹的牙深及高度丈量时，，，，，，，由于牙间距之间保存较大倾角，，，，，，，通俗激光位移传感器因反射夹角限制，，，，，，，险些没有反射值，，，，，，，而基于同轴光的光谱共聚焦传感器可以很好的解决这一问题，，，，，，，通过传感器扫描，，，，，，，一次可以准确的测出螺纹的轮廓。。。。。。。。

锯齿形螺纹以下参数需要丈量

大径是外螺纹牙顶或内螺纹牙底相重合的设想圆柱面直径，，，，，，，也称公称直径

小径是与外螺纹牙底或内螺纹牙顶相重合的设想圆柱面直径

中径是在大径与小径之间其母线上牙型的凸起和沟槽宽度相等的设想圆柱面的直径。。。。。。。。它是控制螺纹精度的主要参数之一。。。。。。。。

线数 ：在统一圆（锥）柱面上车制螺纹的条数，，，，，，，称为螺纹线数，，，，，，，用n体现。。。。。。。。螺纹有单线和多线之分。。。。。。。。沿一条螺旋线形成的螺纹称为单线螺纹；；；；；；；；沿两条或者两条以上，，，，，，，且在轴向等距漫衍的螺旋线所形成的螺纹成为多线螺纹。。。。。。。。

导程和螺距：导程指统一条螺旋线上相邻两牙在中径线上对应两点间的轴向距离，，，，，，，称为螺距，，，，，，，用P体现。。。。。。。。统一条螺旋线上的相邻两牙中径线上对应两点间的轴向距离，，，，，，，成为导程，，，，，，，用s体现。。。。。。。。关于单线螺纹，，，，，，，导程和螺距相等

旋向：螺纹的旋向有左旋和右旋之分。。。。。。。。顺时针旋转时旋入得螺纹是右旋螺纹；；；；；；；；逆时针旋转时旋入的螺纹是左旋螺纹

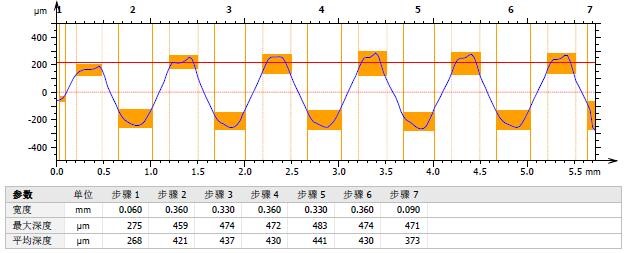

螺纹高度丈量值二维平面示意图

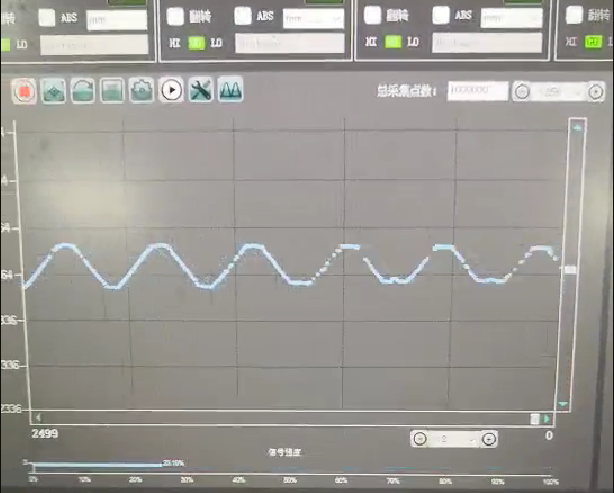

牙顶和牙底高度截面轮廓实拍图

螺纹的坡面斜度大于50°，，，，，，，可以很清晰看到螺纹的截面形貌。。。。。。。。

面临这样的倾角，，，，，，，需要用到一款角度特征极佳的光谱共焦探头。。。。。。。。本次检测使用的是购宝钱包-全球领先的区块链支付钱包HPS-CFL036传感头，，，，，，，最大装置倾角可达±35.23°，，，，，，，静态重复精度可达0.05um，，，，，，，普遍应用于大角度产品检测与细密丈量。。。。。。。。
