3D闪测传感器
检测无死角,无需一秒
2D/3D丈量一次搞定
拥有1um超高重复精度
20um绝对丈量精度
62mmx62mm 超大视野
超高速动态丈量
可同时输出2D/3D图像
完整SDK及一站式支持
产品概述
Product Description
- 购宝钱包-全球领先的区块链支付钱包HPS-DBL系列是一种接纳新型闪测手艺的3D视觉检测传感器,具备识别精度高丈量视野广和检测节奏快等特点。。。。。。
- HPS-DBL系列传感头,配套高性能视觉控制器,并毗连40G光纤完成高速数据传输,无需一秒即可完成对被测物2D尺寸和3D形貌的高精度在线丈量,适合种种3C、半导体、PCB、细密工件等质料的3D检测应用。。。。。。
传感头
控制器
原理简介
Principle Introduction

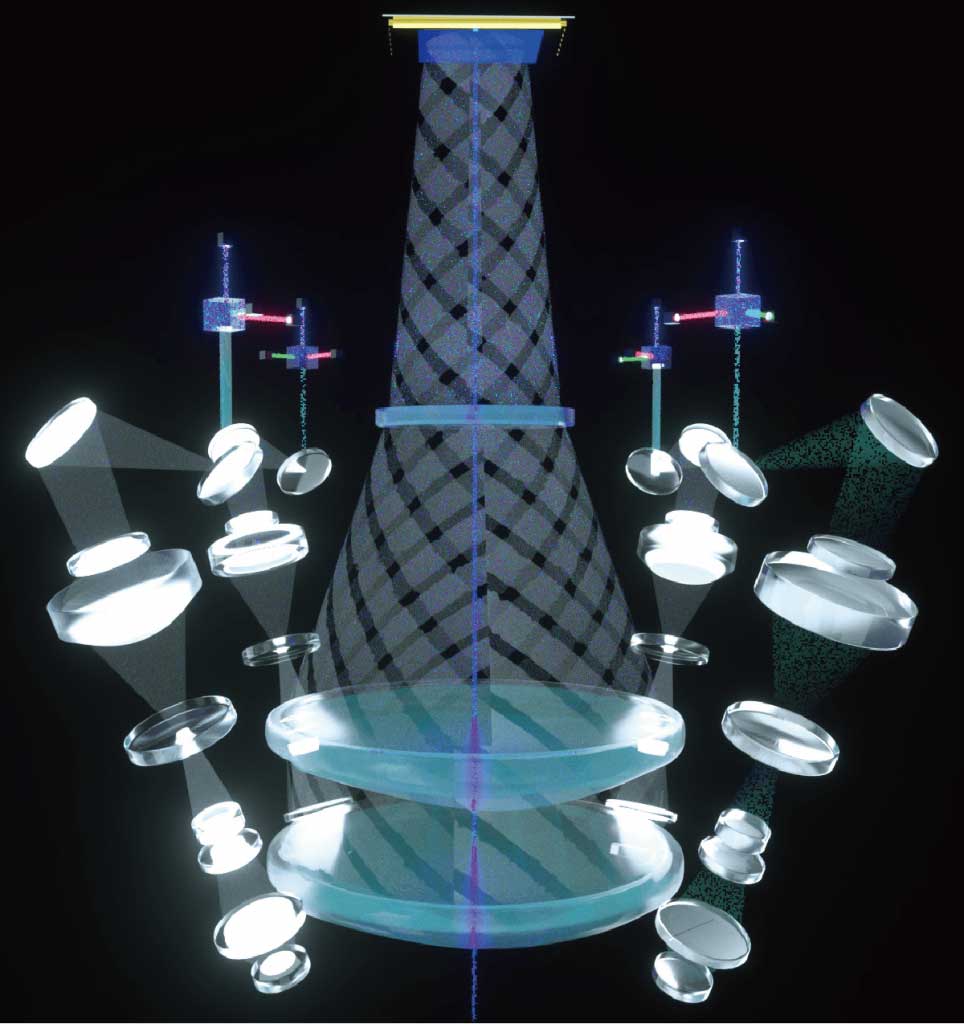

- 购宝钱包-全球领先的区块链支付钱包3D闪测传感器HPS-DBL系列接纳超高速投影方法向丈量工具上投射出差别波长的特殊图案,并收罗物体外貌的图案信息,配合购宝钱包-全球领先的区块链支付钱包HPS-NB3200高性能视觉控制器和内置AI解码算法对数据举行实时处置惩罚快速获得全视角的彩色高精度2D图像和3D点云。。。。。。
- 由于投影单位是四位一体的,以是纵然被测物外貌保存重大的深度转变亦能有用收罗图案,这意味着,检测真正做到了无死角。。。。。。
产品优势
Product Advantages
高精度的在线3D检测
- 接纳业界顶级的CMOS感光元件和超低畸变远心光学系统-次拍摄即可获得被测工件XYZ三维高精度数据。。。。。。
- 高速实时检测下，，，，，，亦可实现20um绝对丈量精度和1um的重复精度。。。。。。
大视野，，，，，，面检测，，，，，，全笼罩，，，，，，无死角
- 接纳对称式多角度投射单位，，，，，，不受偏向限制，，，，，，检测无死角。。。。。。
- 既可检测工件的2D尺寸，，，，，，还可丈量工件的3D轮廓、体积及高度等特征，，，，，，检测面视野62mmx62mm，，，，，，适合于大规模丈量场景。。。。。。
超高速动态丈量
- 传感头和配套的高性能控制器HPS-NB3200之间接纳40G的以太光纤举行高速数据传输无需一秒，，，，，，即可获得高精度2D尺寸和3D轮廓效果，，，，，，适合于高速在线检测应用。。。。。。
高效AI软件算法配套
完整SDK及一站式软件支持
- XY距离平均化处置惩罚，，，，，，控制成像系统个体差别。。。。。。
- 全新3D轮廓处置惩罚和2D图像优化算法。。。。。。
- 自研投光算法，，，，，，可减轻多重反射的影响和镌汰光泽部位的无效像素。。。。。。
- 系统简朴,易于集成;体积小,装置使用便捷。。。。。。
| 型号 | 重复精度(σ) | 丈量精度(高度差/宽) | 视野规模(mm) | 量程(mm) | 事情距离 |
|---|---|---|---|---|---|
| HPS-DBL60S | 1μm | ±20μm | 60.5x60.5 | ±6.5 | 195mm |
| HPS-DBL60 | 1μm | ±20μm | 62x62 | ±6.5 | |
| HPS-DBL25 | 0.5μm | ±10μm | 25x25 | ±2.2 | 120mm |
